Запорный клапан серия 300

Предназначен для перекрытия потоков жидких и газообразных сред

Запорный клапан серия 300
Запорный клапан серия 300

Запорный клапан серия 300

Предназначен для перекрытия потоков жидких и газообразных сред

DN

Диаметр условного прохода

от 15 до 400 мм

PN

Условное давление

от 1,6 до 50 МПа

до 25, до 40 МПа специальное исполнение

TO

Температура рабочей среды

от -60 до +420 °C

от -196 до +550 °C специальное исполнение

  • Описание

    Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать серии приводы малой мощности. Внутренние детали клапана имеют простые формы и могут быть отремонтированы с применением обычного металлообрабатывающего оборудования.

    Корпуса спроектированы таким образом, чтобы обеспечить полнопроходность запорных клапанов.Защита корпуса от износа Достигается за счет того, что процесс дросселирования происходит внутри запорно-регулирующего узла и поверхность корпуса не подвергается воздействию высокоскоростного потока.

    Клапаны серии могут изготавливаться с разнообразными конструкциями и материалами уплотнительных колец пары «плунжер-клетка» в зависимости от сочетания требований по температуре рабочей среды и герметичности перекрытия прохода. Для снижения шума, исключения кавитации и герметичного закрытия в стандартный корпус клапана могут быть установлены различные виды затворов.

    При необходимости возможно специальное исполнение корпуса как из углеродистой или коррозионностойкой стали, так и из других материалов (Hastelloy, Nitronic, титан, бронза, титан и др.). Отдельные детали дроссельных узлов могут целиком изготавливаться из стеллита или твердого сплава (DZ05), керамики (Si3N4) или дисперсионнотвердеющей стали.

  • Технические характеристики

    Параметр

    Значение

    Условный диаметр, DN, мм

    15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 400; 500

    Условное давление, PN, МПа

    1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50

    Температура рабочей среды, °C

    от -60 до +420 °C стандартное исполнение

    от -196 до +550 °C специальное исполнение

    Климатическое исполнение

    температура окружающей среды, °C

    • У (-40 +70)

    • УХЛ (1) (-60 +70)

    • OM: от -40 до +45 °С

    Тип устанавливаемых приводов

    • Фланцевое по ГОСТ, ANS1 В16.5*

    • Приварное *

    • Муфтовое, для клапанов с номинальным диаметром не более 25 мм *

    Присоединение к трубопроводу

    • Пневматические, с боковым или верхним дублерами или без дублера

    • Ручные с фиксацией в промежуточных положениях

    • Электрические (AUMA, Стерх, Гусар, МЭПК.) фиксированные, с функцией НО/НЗ

    Материал корпуса

    • Стали: 20ГЛ, 20ХН3Л, 20ГМЛ, 20Х5МФЛ, 20ХМФЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 07Х20Н25М3Д2ТЛ

    • Сплавы: 06ХН28МДТЛ*, Н65МФЛ*, ХН65МВЛ (Hastelloy С, В)*

    Материалы внутренних деталей

    • Стали: 20Х13, ЭП410, ЭП222, 12Х18Н10Т, 10Х17Н13М3Т, ЭИ943, Nitronic-60, 17-4PH

    • Сплавы: ХН65МВ, ВТ-3-1, Стеллит

    Тип клапанов

    • Регулирующие

    • Запорно-регулирующие

    • Запорные (отсечные)

    Специальные исполнения

    Кавитационностойкое; антишумовое; эрозионностойкое; сероводородостойкое; с сильфоном; с рубашкой обогрева; криогенное; для микрорасходов

    Тип уплотнения

    • Металл-металл

    • Мягкое уплотнение

    Классы герметичности

    По ГОСТ Р 54808-2011

    Характеристика регулирования

    • Линейная

    • Равнопроцентная

    Направление потока

    • Одностороннее

    • Двухстороннее

    Минимальное время срабатывания с пневматическим приводом, сек.

    12 сек. — для стандартной комплектации

    1-2 сек. — в зависимости от навески

  • Отличительные особенности

    01

    Перестановочные усилия на штоке

    Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов 300-й серии приводы малой мощности.

    02

    Защита корпуса от износа

    Достигается за счет того, что процесс дросселирования происходит внутри запорно-регулирующего узла и поверхность корпуса не подвергается воздействию высокоскоростного потока.

    03

    Высокая пропускная способность

    Корпуса спроектированы таким образом, чтобы обеспечивать полнопроходность запорных клапанов и высокую пропускную способность регулирующих.

    04

    Ремонтопригодность

    Внутренние детали клапана имеют простые формы и могут быть отремонтированы с применением обычного металлообрабатывающего оборудования.

    05

    Возможность осуществления быстрой замены внутренних деталей без демонтажа клапана с трубопровода

    Внутренние детали клапана объединены в отдельный модуль — запорно-регулирующий узел, фиксируемый в корпусе с помощью крышки и прокладок. Благодаря этому для осуществления ремонтно- профилактических работ достаточно снять крышку с клапана и заменить запорно-регулирующий узел.

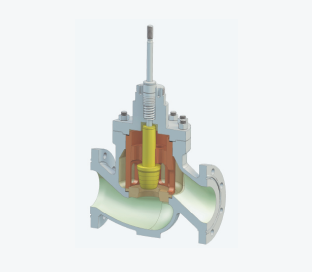

  • Принцип действия

    Принцип действия клапанов РУСТ серии 300 сбалансированной конструкции

    В основе конструкции клапанов серии 300, лежит модульный принцип. Внутренние детали клапана объединены в отдельный модуль — запорно- регулирующий узел, фиксируемый в корпусе с помощью крышки и прокладок. Запорно-регулирующий узел состоит из втулки, седла и плунжера.

    #

    В сбалансированной конструкции плунжер клапана двигается вдоль оси узла, осуществляя перекрытие проходного сечения во втулке, перфорированной отверстиями определенной формы. Форма и размер отверстий определяют величину пропускной способности и пропускную характеристику клапана.

    Плунжер и перфорированная втулка выполняются из специальных материалов, исключающих их заклинивание. Перемещение плунжера клапана осуществляется за счет штока, выведенного наружу через сальник в верхней части крышки клапана. Сальниковый узел состоит из шевронных манжет и пружины, выполняющей активирующую и компенсирующую функцию.

    Поток рабочей среды, двигаясь по S-образному корпусу, проходит через запорно-регулирующий узел, в котором за счет перемещения плунжера осуществляется регулирование проходного сечения и соответственно расхода. При направлении подачи потока внутрь втулки струи, выходящие через отверстия, сталкиваются и разрушаются в её центре, таким образом исключается эрозионное воздействие потока на корпус, а все негативные процессы происходят внутри запорно-регулирующего узла

    Принцип разгрузки клапанов РУСТ серии 300 сбалансированной конструкции

    Конструкция плунжера является разгруженной (сбалансированной) по давлению (рис. 2). За счет разгрузочных каналов на торце- вые поверхности плунжера действует одинаковое давление, неза- висимо от направления подачи среды в клапане. При этом переток в или/из полости сверху плунжера устраняется за счет установки радиального уплотнения между втулкой и плунжером, как правило, это манжета из фторопластовых композиций

    #

    При прямом направлении перепада давления

    давление на входе в клапан

    давление на выходе из клапана

    При обратном направлении перепада давления

    давление на входе в клапан

    давление на выходе из клапана

    При перемещении плунжера привод клапана преодолевает усилия только от трения в сальниковом узле и от трения радиальных уплотнений плунжера, которые обычно составляют лишь незначительную часть от усилий для клапанов несбалансированных конструкций.

    Принцип действия клапанов РУСТ серии 300 плунжерной конструкции

    Принцип действия клапанов плунжерной конструкции такой же, как для клапанов сбалансированной конструкции, и отличается лишь работой запорно-регулирующего узла. Здесь плунжер клапана при перемещении осуществляет перекрытие проходного сечения в седле. Форма и размер плунжера определяют величину пропускной способности и пропускную характеристику клапана (рис. 3)

    #

    Отверстия во втулке выполняются такого размера, который не создает значительного сопротивления прохождению потока. Также во втулке устроена мощная направляющая для плунжера, обеспечи- вающая его стабильное положение в режиме регулирования.

    Плунжерная конструкция клапана предпочтительна при работе с загрязненными или вязкими средами, однако, не являясь сбалансированной по давлению, требует применения более мощных при- водов.

  • Специальные исполнения

    Антикавитационное и антишумовое исполнения

    Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов 300-й серии приводы малой мощности

    Антикавитационное и антишумовое исполнения

    Благодаря сбалансированной по давлению конструкции плунжера клапана для приведения его в действие требуются достаточно незначительные по величине усилия, даже при наличии высокого перепада давления на клапане. Это позволяет использовать для клапанов 300-й серии приводы малой мощности

  • Варианты комплектации

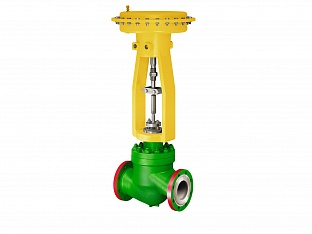

    Клапан с пневмоприводом

    Клапан с пневмоприводом

    Комплектация пневмоприводами марок Стерх или привод любого другого производителя.

    Приборы управления пневматическим приводом собственного производства:
    фильтр-редуктор, управляющий электромагнитный клапан (ЭПК), концевой выключатель (или концевые выключатели), ручной дублер.

    Клапан с гидроприводом

    Клапан с гидроприводом

    Комплектация пневмоприводами марок Стерх или привод любого другого производителя.

    Приборы управления пневматическим приводом собственного производства:
    фильтр-редуктор, управляющий электромагнитный клапан (ЭПК), концевой выключатель (или концевые выключатели), ручной дублер.

    Клапан с пневмоприводом

    Комплектация пневмоприводами марок Стерх или привод любого другого производителя.

    Приборы управления пневматическим приводом собственного производства:
    фильтр-редуктор, управляющий электромагнитный клапан (ЭПК), концевой выключатель (или концевые выключатели), ручной дублер.

  • Библиотека документов
